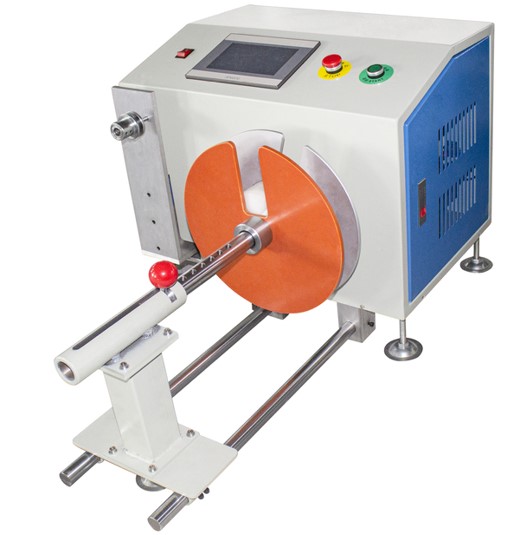

Máy Cuộn Cáp Sắp Xếp Tự Động Thông Minh WPM-2024L

Name: Máy Cuộn Cáp Sắp Xếp Tự Động Thông Minh WPM-2024L
Brand: Xiamen Jingwei - Nhà sản xuất Máy Bó Cuộn
SKU: WPM-2024L
Price: 1000.00 USD
Availability: InStock
Rating: 4.8 (89 reviews)

Model No: WPM-2024L
Máy cuộn dây sắp xếp tự động Model WPM - 2024L
Phạm vi đường kính trong cuộn dây: 50 - 200 mm
Số lượng cuộn dây: Có thể điều chỉnh
Đường kính đĩa tối đa: 320 mm
Hành trình sắp xếp: Tiêu chuẩn 120 MM (tùy chọn 200 MM)
Điện áp đầu vào: AC 220V 50HZ / 60HZ, AC 110V 50HZ / 60HZ. Điện áp đặc biệt có thể được tùy chỉnh. Công suất
định mức: Dưới 800 W
Công suất tải: 15 kg
Kích thước máy tối đa: 900 * 600 * 450 (MM)
Trọng lượng tịnh: 60 kg
Tổng trọng lượng: 65 kg
Inquiry now

Detailed description

Máy cuộn dây sắp xếp tự động WPM-2024L

Máy cuộn dây tiên tiến này cung cấp nhiều tính năng và khả năng. Phạm vi đường kính trong cuộn dây của máy này là từ 50 đến 200 mm, mang lại sự linh hoạt cho các yêu cầu cuộn dây khác nhau. Số lượng cuộn dây có thể được điều chỉnh theo nhu cầu cụ thể. Với đường kính đĩa tối đa là 320 mm, nó có thể xử lý các đĩa lớn hơn một cách dễ dàng. Hành trình sắp xếp có sẵn trong hai tùy chọn - 120 mm tiêu chuẩn và 200 mm tùy chọn.

Điện áp đầu vào cho máy này có thể là AC220V ở 50HZ hoặc 60HZ, hoặc AC110V ở 50HZ hoặc 60HZ. Ngoài ra, điện áp đặc biệt có thể được tùy chỉnh để đáp ứng các yêu cầu điện cụ thể. Công suất định mức của máy này nhỏ hơn 800 watt, đảm bảo tiêu thụ điện năng hiệu quả. Nó có khả năng chịu tải 15 kg, phù hợp để xử lý các vật liệu khác nhau. Kích thước máy tối đa là 900 x 600 x 450 mm, cung cấp một thiết kế nhỏ gọn nhưng tiện dụng. Trọng lượng tịnh của máy là 60 kg và tổng trọng lượng là 65 kg.
Các bộ phận điện
chính:
1. Cơ cấu cuộn dây của máy này được điều khiển bởi động cơ servo 750 watt kết hợp với bộ giảm tốc. Sự kết hợp này cung cấp các hoạt động cuộn dây chính xác và đáng tin cậy.
2. Hệ thống điều khiển bao gồm một PLC và một máy tích hợp màn hình cảm ứng, cung cấp khả năng điều khiển trực quan và vận hành dễ dàng.
3. Đường ray dẫn hướng trượt có nguồn gốc từ NSK tại Nhật Bản, được biết đến với chất lượng cao và độ bền.
4. Giá đỡ và khung gầm là tự chế, đảm bảo độ ổn định và độ bền.
5. Nó được trang bị 2 bộ rơ le và một bộ cảm biến OMRON để cảm biến và điều khiển chính xác.
6. Ngoài ra còn có một bộ hệ thống cung cấp điện để đảm bảo cung cấp điện ổn định.
7. Cơ chế đường dây thông qua ví dụ đường pittông giá đỡ bước, cung cấp sự sắp xếp dây hiệu quả.
Phần
cố định xử lý:
1. Tấm gắn quan trọng của máy này được sản xuất bằng trung tâm gia công điều khiển số máy tính CNC, đảm bảo độ chính xác và chất lượng cao.
2. Các bộ phận xử lý phù hợp với thiết kế kỹ thuật. Các quy trình gia công khác nhau như máy phay, máy mài, máy tiện, cắt dây và xử lý nhiệt được sử dụng để đảm bảo chất lượng và độ chính xác của các bộ phận. Sau khi xử lý, kẹp và lắp đặt và vận hành điện được thực hiện.
3. Dây nịt (trục) được sử dụng được làm bằng vật liệu thép Sai. Kích thước theo quy định của khách hàng. Máy chỉ được trang bị trục cuộn dây để hoạt động cuộn dây hiệu quả.
