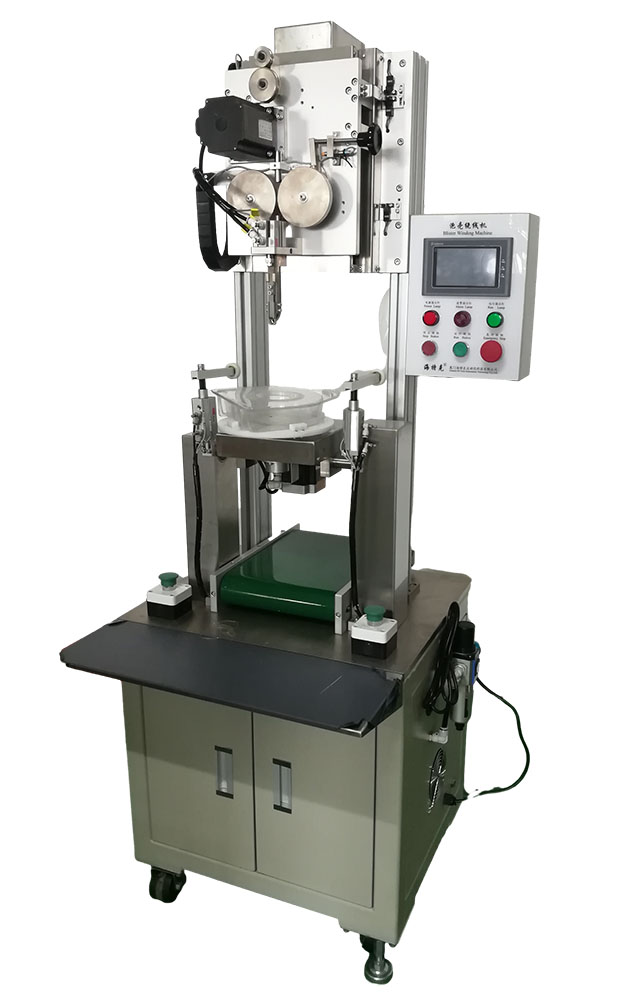

Máy Cuộn Dây Cước Vỉ Đóng Gói Chuyên Dụng BWM0001

Name: Máy Cuộn Dây Cước Vỉ Đóng Gói Chuyên Dụng BWM0001
Brand: Xiamen Jingwei - Nhà sản xuất Máy Bó Cuộn
SKU: BWM0001
Price: 1000.00 USD
Availability: InStock
Rating: 4.8 (89 reviews)

Model No: BWM0001
Máy cuộn BWM0001 vỉ chủ yếu được áp dụng để cắt chiều dài cố định và vỉ gói của sợi nhựa, như dây chuyền cắt cỏ và sợi nylon. Máy có thể tự động cắt, cuộn và cấp dây thông qua cài đặt thông số và hệ thống
PLC Đường kính sợi: 1,0 ~ 5,0 mm
Tốc độ cho ăn: ≤ 2 m / s
Đường kính vỉ: 80 ~ 200 mm
Đường kính lỗ: ≥ 45 mm
Chiều cao của vỉ: 20 ~ 100 mm
Tốc độ sản xuất: 6 ~ 10 chiếc / phút (dựa trên chiều dài 15m) Yêu
cầu vận hành: 1 người (có thể vận hành 2 ~ 4 đơn vị) Chiều dài máy: 650 mm
Chiều rộng máy: 550 mm
Chiều cao máy: 1800 mm
Trọng lượng máy: Xấp xỉ 200 kg
Nguồn điện: 1 pha AC 220V 50Hz 2Kw
Khí nén: 0,4 ~ 0,6 Mpa1 m3 / giờ
Inquiry now

Detailed description

Máy cuộn
vỉ ĐẶC ĐIỂM MÁY
máy quấn BWM0001 vỉ chủ yếu được áp dụng để cắt chiều dài cố định và vỉ gói của sợi nhựa, như dây chuyền cắt cỏ và sợi nylon. Máy có thể tự động cắt, cuộn và cấp dây thông qua cài đặt thông số và hệ thống PLC, có chi phí thủ công thấp và năng lực sản xuất cao. Cần một người để vận hành máy và việc sản xuất có thể đạt được bằng cách cung cấp điện và khí nén.
1 . Giao diện người máy của màn hình cảm ứng; điều khiển trung tâm; hoạt động thuận tiện; cài đặt thông số; hiển thị trực quan.
2 . Theo thông số cài đặt, máy có thể tự động khớp hoạt động và đếm đầu ra theo hệ thống PLC.
3 . Hệ thống phát hiện quang điện có thể tự động phát hiện tình trạng thiếu, tràn và không có dây và báo động và dừng sản xuất.
4 . Hoàn thành chức năng báo động và bảo vệ an toàn; Bảo vệ kép điện và máy móc an toàn và đáng tin cậy.
CẤU HÌNH
MÁY 1 . Mô-đun cho ăn.
2 . Mô-đun cắt.
3 . Mô-đun cuộn dây.
4 . Mô-đun di chuyển.
5 . Mô-đun băng tải.
6 . Mô-đun khung.
7 . Chương trình và hệ thống điều khiển điện.
NGUYÊN LÝ MÁY CHẠY
1. Mô-đun cấp liệu cấp dây qua các bánh xe chính xác được điều khiển bởi động cơ bước.
2 . Mô-đun cắt dây qua máy cắt hợp kim được dẫn hướng bởi đường dẫn tuyến tính và được điều khiển bởi xi lanh.
3 . Mô-đun cuộn dây được điều khiển bởi động cơ bước và khớp cho ăn, cuộn dây và chuyển động.
4 . Mô-đun băng tải xả vỉ qua băng tải được điều khiển bởi con lăn điện.
BẢN VẼ
KỸ THUẬT ĐƯỢC CUNG CẤP 1. Hướng dẫn vận hành.
2 . Bản vẽ lắp ráp máy.
3 . Bản vẽ khí nén và điều khiển.
4 . Bản vẽ điện và điều khiển.
5 . Danh sách phụ tùng thay thế và phụ tùng hao mòn.

THÔNG SỐ CƠ BẢN MÁY Đường
kính sợi: 1,0 ~ 5,0 mm
Tốc độ cho ăn: ≤ 2 m / s
Đường kính vỉ: 80 ~ 200 mm
Đường kính lỗ: ≥ 45 mm
Chiều cao của vỉ: 20 ~ 100 mm
Tốc độ sản xuất: 6 ~ 10 chiếc / phút (dựa trên chiều dài 15m)
Yêu cầu vận hành: 1 người (có thể vận hành 2 ~ 4 chiếc) Chiều dài máy: 650 mm
Chiều rộng máy: 550 mm
Chiều cao máy: 1800 mm
Trọng lượng máy: Xấp xỉ 200 kg
Nguồn điện: 1 pha AC 220V 50Hz 2Kw
Khí nén: 0,4 ~ 0,6 Mpa1 m3 / giờ
